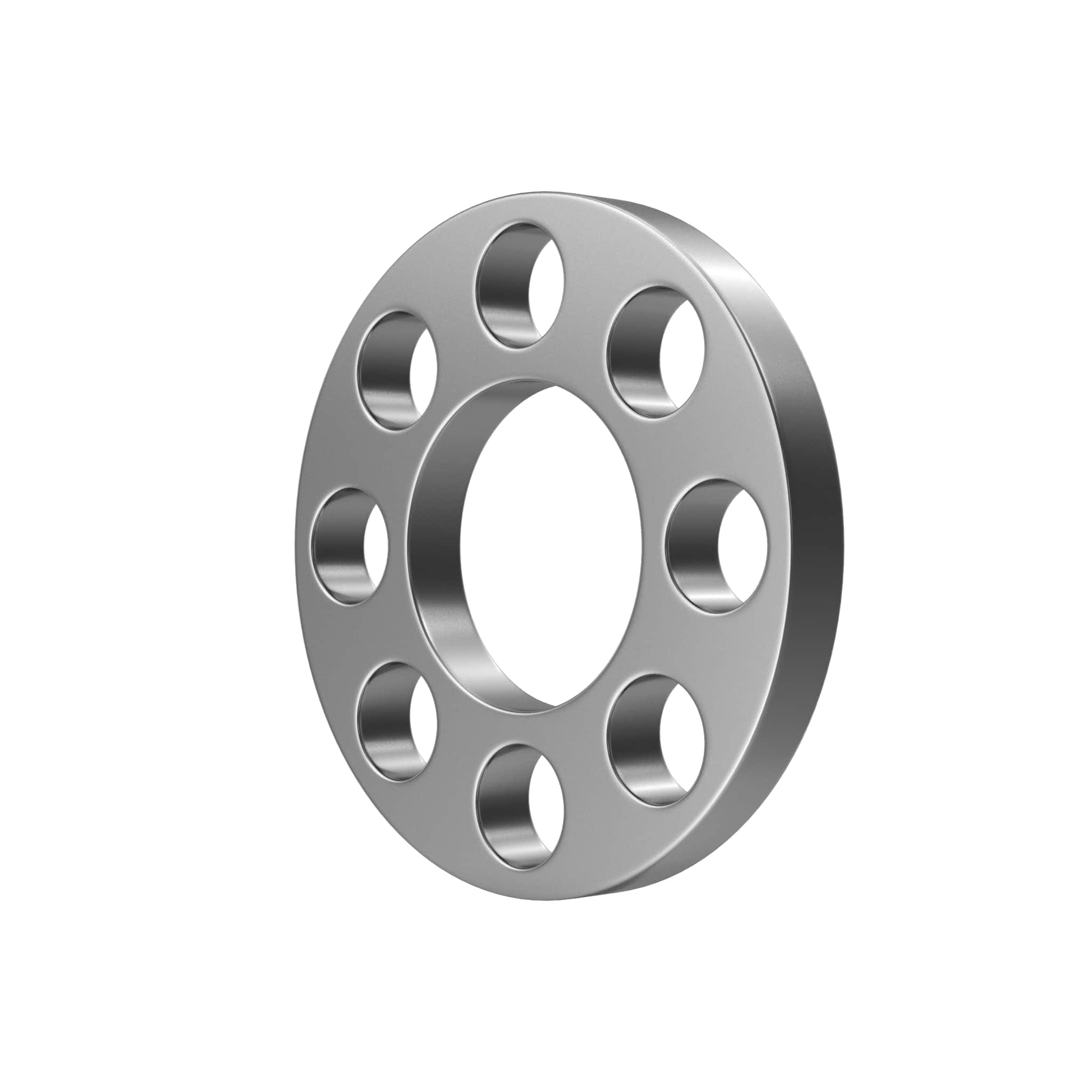

Фланцы свободные
Фланцы свободные — элементы, устанавливаемые на трубу через втулку или кольцо, обеспечивающие подвижность и корректировку при соединении.
| Название | Вес 1 шт (кг) | Внутренний диаметр (мм) | Высота воротника, Н2 (мм) | Высота фланца, Y (мм) | Диаметр болта, e (inch) | Диаметр воротника при основании, X (мм) | Диаметр отверстий, L (мм) | Марка стали | Межосевое расстояние крепежных отверстий, W (мм) | Наружный диаметр фланца, O (мм) | Номинальное давление, Class | Номинальный диаметр, DN | Номинальный размер, NPS (inch) | Резьба | Стандарт | Тип соединительной поверхности | Тип фланца | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X2CrNiMoN17-11-2 / 1.4401 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X6CrNiMoTi17-12-2 / 1.4571 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X2CrNiMo17-12-2 / 1.4404 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X6CrNiTi18-10 / 1.4541 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X2CrNi18-9 / 1.4307 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный нержавеющий DN600 CL150 Type 15/B EN 1759-1 | 121.11 | 616 | 111.1 | 20 | 664 | 34.9 | X5CrNi18-10 / 1.4301 | 749.3 | 813 | 150 | 600 | 24" | M33 | EN 1759-1 | Type B - с соединительным выступом | Type 15 - свободный |
|
|
| Фланец свободный 1/2" CL2500 ASME B16.5 | 3 | 22.9 | 39.6 | 42.9 | 22.2 | A182 Gr. F91 | 88.9 | 133.3 | 2500 | 15 | 1/2" | ASME B16.5 | FF - плоская поверхность | LJ - свободный |
|
|||
| Фланец свободный 1/2" CL2500 ASME B16.5 | 3 | 22.9 | 39.6 | 42.9 | 22.2 | A182 Gr. F22 | 88.9 | 133.3 | 2500 | 15 | 1/2" | ASME B16.5 | FF - плоская поверхность | LJ - свободный |
|
|||
| Фланец свободный 1/2" CL2500 ASME B16.5 | 3 | 22.9 | 39.6 | 42.9 | 22.2 | A182 Gr. F12 | 88.9 | 133.3 | 2500 | 15 | 1/2" | ASME B16.5 | FF - плоская поверхность | LJ - свободный |
|
|||
| Фланец свободный 1/2" CL2500 ASME B16.5 | 3 | 22.9 | 39.6 | 42.9 | 22.2 | A182 Gr. F11 CL 2 | 88.9 | 133.3 | 2500 | 15 | 1/2" | ASME B16.5 | FF - плоская поверхность | LJ - свободный |
|
