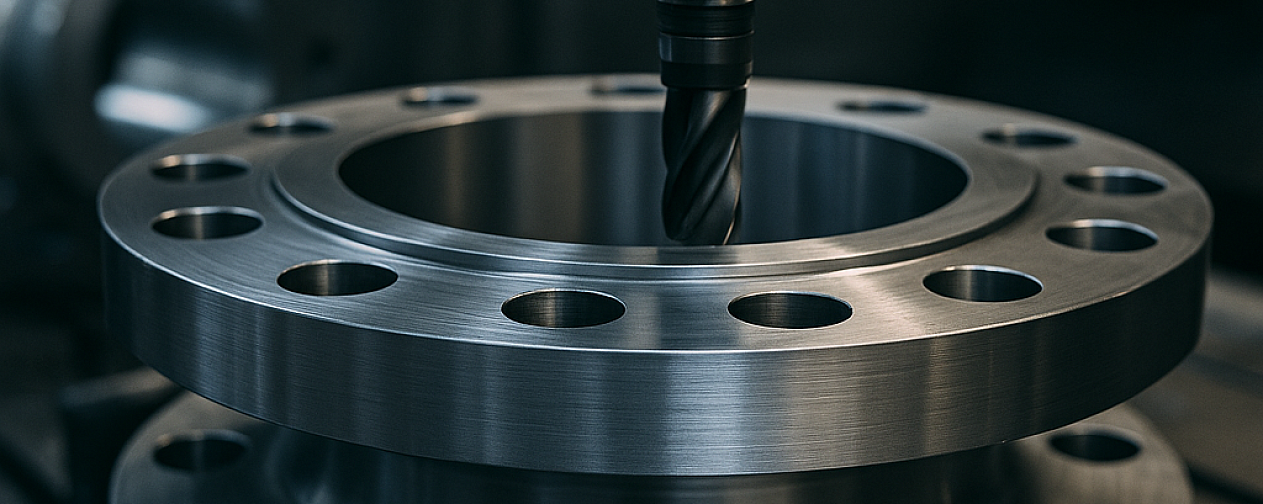

Введение
Фланцы являются важнейшими компонентами трубопроводных систем, обеспечивая надежное соединение труб, клапанов и оборудования в нефтегазовой, химической, энергетической и других отраслях. Стандарт ASME B16.5, разработанный Американским обществом инженеров-механиков (ASME), устанавливает требования к размерам, материалам, производству и тестированию фланцев, чтобы гарантировать их безопасность и совместимость. Компания Sales Solution, специализирующаяся на поставках элементов трубопроводов и производстве емкостного оборудования, предлагает фланцы, соответствующие ASME B16.5, для сложных промышленных проектов. Этот чек-лист поможет вам выбрать подходящие фланцы, учитывая ключевые аспекты стандарта и потребности вашего проекта.
Чек-лист для выбора фланцев
1. Определите тип фланца
-
Задача: Выберите тип фланца в зависимости от конструкции и назначения.
-
Ключевые типы по ASME B16.5:
-
Приставные (Slip-On): Легко устанавливаются, подходят для систем с низким давлением.
-
Приварные встык (Weld Neck): Идеальны для высокого давления и температур, обеспечивают прочное соединение.
-
Резьбовые (Threaded): Используются в системах, где сварка нежелательна.
-
Глухие (Blind): Применяются для закрытия концов трубопроводов.
-
Стыковые (Lap Joint): Подходят для систем, требующих частой разборки.
-
Муфтовые (Socket Weld): Для труб малого диаметра с умеренным давлением.
*Совет: Уточните условия эксплуатации (давление, температура, среда). Например, для нефтеперерабатывающих заводов часто выбирают приварные встык фланцы.
2. Уточните номинальный диаметр (NPS) и класс давления
-
Задача: Подберите фланец по диаметру трубы и рабочему давлению.
-
Ключевые параметры:
-
NPS (Nominal Pipe Size): ASME B16.5 охватывает фланцы от ½ до 24 дюймов. Убедитесь, что диаметр фланца соответствует трубе.
-
Класс давления: Стандарт определяет классы от 150 до 2500 (например, Class 150 для низкого давления, Class 600 для высокого).
*Совет: Проверьте проектные спецификации, чтобы выбрать правильный NPS и класс давления. Например, для морских платформ часто требуется Class 600 или выше.
3. Выберите подходящий материал
-
Задача: Убедитесь, что материал фланца соответствует условиям эксплуатации.
-
Материалы по ASME B16.5:
-
Углеродистая сталь: Для умеренных условий, экономичный вариант.
-
Нержавеющая сталь: Для коррозионных сред, таких как химические заводы.
-
Легированные стали: Для высоких температур и давлений, например, в энергетике.
-
Никелевые сплавы: Для экстремальных условий, таких как морская вода.
*Совет: Учитывайте рабочую среду (кислоты, газы, соленая вода) и температуру. Например, для арктических проектов подойдут низкотемпературные стали.
4. Проверьте требования к обработке поверхности
-
Задача: Убедитесь, что поверхность фланца соответствует стандартам для герметичности.
-
Типы обработки по ASME B16.5:
-
Плоская (Flat Face, FF): Для низкого давления, часто с неметаллическими прокладками.
-
С выступом (Raised Face, RF): Для среднего и высокого давления, обеспечивает плотное прилегание.
-
Кольцевая канавка (Ring Type Joint, RTJ): Для экстремальных условий, с металлическими прокладками.
*Совет: Выберите тип поверхности в зависимости от прокладки и условий эксплуатации. Например, RTJ подходит для газопроводов высокого давления.
5. Подтвердите соответствие стандартам производства
-
Задача: Убедитесь, что фланцы изготовлены в соответствии с ASME B16.5.
-
Ключевые аспекты:
-
Сварка и формовка: Процессы должны исключать дефекты, такие как поры или трещины.
-
Маркировка: Фланцы должны иметь маркировку с указанием материала, класса давления, NPS и стандарта (ASME B16.5).
-
Сертификация: Производитель должен предоставить сертификаты соответствия и результаты испытаний.
*Совет: Запросите у поставщика документацию, подтверждающую качество, например, сертификаты на материалы и протоколы неразрушающего контроля (NDT).
6. Учитывайте методы тестирования
-
Задача: Проверьте, что фланцы прошли необходимые испытания.
-
Тестирование по ASME B16.5:
-
Гидравлические испытания: Проверка на герметичность под давлением, превышающим рабочее.
-
Неразрушающий контроль (NDT): Ультразвук или радиография для выявления внутренних дефектов.
-
Размерный контроль: Проверка соответствия размеров стандарту.
*Совет: Убедитесь, что поставщик предоставляет отчеты о тестировании, чтобы гарантировать надежность фланцев в эксплуатации.
7. Проверьте совместимость с другими компонентами
-
Задача: Убедитесь, что фланцы совместимы с трубами, клапанами и прокладками.
-
Ключевые аспекты:
-
Совпадение NPS и класса давления с другими элементами системы.
-
Соответствие типа поверхности прокладке (например, RF для спирально-навитых прокладок).
-
Учет стандартов болтов и гаек (ASME B16.5 рекомендует ASME B18.2.1).
*Совет: Проверьте проектную документацию, чтобы избежать несоответствий. Например, для систем высокого давления используйте фланцы и болты одного класса.
8. Оцените репутацию поставщика
-
Задача: Выберите надежного поставщика с опытом работы по ASME B16.5.
-
Ключевые критерии:
-
Наличие сертификатов ASME или ISO.
-
Опыт поставок для нефтегазовых или химических проектов.
-
Возможность предоставления технической поддержки и документации.
*Совет: Запросите примеры реализованных проектов или отзывы клиентов, чтобы подтвердить надежность поставщика.
Заключение
Выбор фланцев, соответствующих ASME B16.5, — важный шаг для обеспечения безопасности и надежности трубопроводных систем. Учитывая тип, размеры, материалы, обработку поверхности, тестирование и совместимость, вы сможете подобрать оптимальное решение для вашего проекта. Sales Solution предлагает широкий ассортимент фланцев, сертифицированных по ASME B16.5, для нефтегазовых, химических и энергетических объектов. Для консультации или подбора продукции с нашими специалистами sales@salessolution.ru или по телефону: +7 (495) 765-50-60
-
