В нефтегазовой, химической и энергетической отраслях надежность оборудования, такого как трубопроводы и сосуды, работающие под давлением, имеет решающее значение для его безопасности и эффективности. Стандарты Американского общества инженеров-механиков (ASME), такие как B31.3, Section VIII и B16.5, требуют строгого контроля качества, чтобы гарантировать соответствие оборудования высоким требованиям. Неразрушающий контроль (NDT) играет ключевую роль в этом процессе, позволяя выявлять дефекты без повреждения компонентов. Компания Sales Solution, специализирующаяся на поставках элементов трубопроводов и производстве емкостного оборудования, применяет методы NDT для обеспечения качества своей продукции. В этой статье мы рассмотрим основные методы неразрушающего контроля, их значение для оборудования, соответствующего ASME, и их применение в российских промышленных проектах.
Что такое неразрушающий контроль?
Неразрушающий контроль (NDT) — это совокупность методов, используемых для проверки целостности материалов, сварных швов и компонентов без их разрушения. NDT позволяет выявлять внутренние и поверхностные дефекты, такие как трещины, поры или включения, которые могут повлиять на надежность оборудования. В контексте стандартов ASME, таких как B31.3 для трубопроводов или Section VIII для сосудов под давлением, NDT является обязательным этапом производства и эксплуатации, чтобы гарантировать безопасность и долговечность.
Основные цели NDT:
-
Обеспечение соответствия стандартам ASME.
-
Минимизация рисков аварий, таких как утечки или разрывы.
-
Увеличение срока службы оборудования.
-
Снижение затрат на ремонт и замену.
Основные методы неразрушающего контроля
Существует несколько методов NDT, применяемых для оборудования по стандартам ASME. Каждый из них имеет свои особенности и области применения:

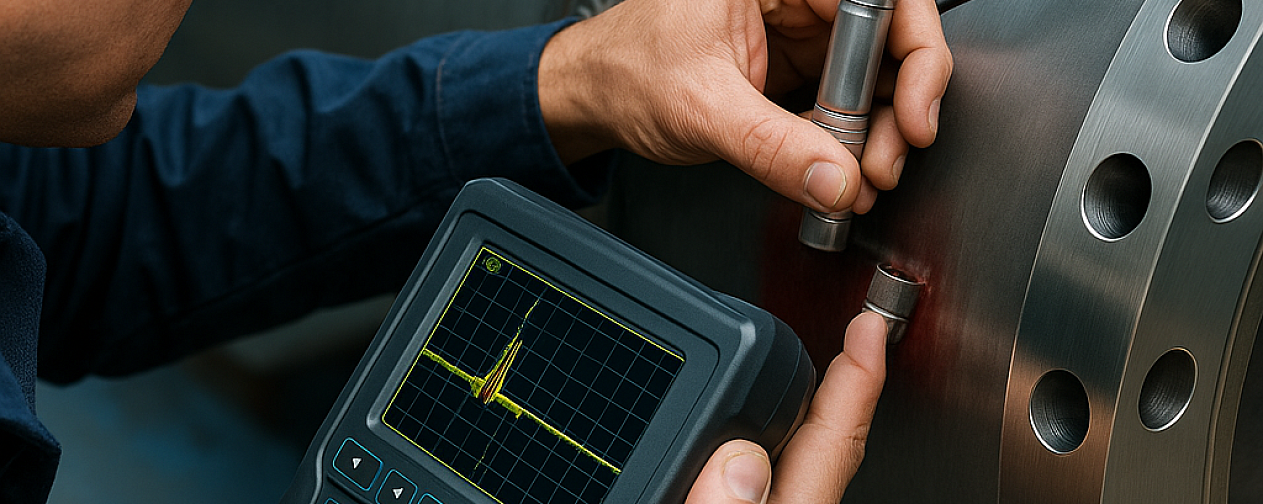

1. Ультразвуковое тестирование (UT)
-
Принцип: Использует высокочастотные звуковые волны для обнаружения внутренних дефектов, таких как трещины или поры в сварных швах.
-
Применение: Проверка трубопроводных фитингов, фланцев и сосудов под давлением, особенно в соответствии с ASME B16.5 и Section VIII.
-
Преимущества: Высокая точность, способность выявлять глубокие дефекты.
-
Ограничения: Требует квалифицированных операторов и чистой поверхности.
-
Пример: Проверка сварных соединений на нефтеперерабатывающем заводе.
2. Радиографическое тестирование (RT)
-
Принцип: Использует рентгеновские или гамма-лучи для создания изображения внутренней структуры материала.
-
Применение: Контроль сварных швов в трубопроводах и сосудах под давлением, соответствующих ASME B31.3.
-
Преимущества: Подробное изображение дефектов, высокая надежность.
-
Ограничения: Высокая стоимость, необходимость защиты от радиации.
-
Пример: Проверка фланцев на морской платформе.
3. Магнитопорошковое тестирование (MT)
-
Принцип: Применяет магнитное поле и порошок для выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах.
-
Применение: Контроль фланцев и фитингов из углеродистой стали по ASME B16.5.
-
Преимущества: Быстрота, низкая стоимость.
-
Ограничения: Только для магнитных материалов, ограниченная глубина обнаружения.
-
Пример: Проверка фланцев перед установкой на трубопровод.
4. Жидкостно-проникающее тестирование (PT)
-
Принцип: Использует красящие жидкости для выявления поверхностных дефектов, таких как трещины.
-
Применение: Проверка нержавеющих сталей и цветных металлов в сосудах под давлением.
-
Преимущества: Простота, доступность.
-
Ограничения: Только для поверхностных дефектов, требует чистой поверхности.
-
Пример: Контроль фитингов на химическом заводе.
5. Визуальный контроль (VT)
-
Принцип: Осмотр поверхности с помощью глаз или оптических приборов для выявления видимых дефектов.
-
Применение: Первичная проверка фланцев, сварных швов и сосудов по ASME.
-
Преимущества: Простота, низкая стоимость.
-
Ограничения: Ограничено видимыми дефектами.
-
Пример: Осмотр фланцев перед отправкой на объект.
6. Тестирование вихревыми токами (ET)
-
Принцип: Использует электромагнитные поля для обнаружения дефектов в проводящих материалах.
-
Применение: Проверка тонкостенных труб и фитингов.
-
Преимущества: Высокая чувствительность к мелким дефектам.
-
Ограничения: Только для проводящих материалов, сложное оборудование.
-
Пример: Контроль трубопроводов малого диаметра.
Значение NDT для оборудования по ASME
Неразрушающий контроль является неотъемлемой частью производства и эксплуатации оборудования, соответствующего стандартам ASME, по нескольким причинам:
-
Соответствие стандартам: ASME B31.3, Section VIII и B16.5 требуют применения NDT для проверки сварных швов, материалов и готовых компонентов, чтобы гарантировать их надежность.
-
Безопасность: Выявление дефектов на ранних стадиях предотвращает аварии, такие как утечки газа или разрывы сосудов, что критично для нефтегазовых объектов.
-
Долговечность: Оборудование, прошедшее NDT, имеет меньший риск преждевременного износа, что снижает затраты на обслуживание.
-
Глобальная совместимость: Сертификация с применением NDT подтверждает соответствие международным нормам, упрощая участие в глобальных проектах.
Применение NDT в российских проектах
В российской нефтегазовой и химической промышленности NDT широко используется для проверки трубопроводов, сосудов под давлением и фланцев, особенно в проектах, требующих соответствия ASME. Например:
-
На морских платформах радиографическое тестирование применяется для контроля сварных швов трубопроводов, чтобы предотвратить утечки.
-
В нефтеперерабатывающих заводах ультразвуковое тестирование используется для проверки сосудов под давлением, работающих с агрессивными химическими веществами.
-
В арктических проектах магнитопорошковое тестирование помогает выявлять дефекты в фланцах, подверженных низким температурам.
Sales Solution интегрирует методы NDT в свои производственные процессы, чтобы гарантировать качество поставляемых фланцев, фитингов и емкостного оборудования. Мы используем ультразвуковое и радиографическое тестирование, чтобы обеспечить соответствие нашей продукции стандартам ASME, что делает ее подходящей для сложных промышленных объектов, таких как НПЗ или газопроводы.
Современные тенденции в NDT
Технологии неразрушающего контроля продолжают развиваться, повышая точность и эффективность:
-
Автоматизация: Роботизированные системы и дроны проводят NDT в труднодоступных местах, таких как морские платформы.
-
Цифровая обработка: Программное обеспечение анализирует данные NDT в реальном времени, ускоряя процесс контроля.
-
Передовые методы: Лазерное сканирование и термография дополняют традиционные методы, улучшая выявление дефектов.
Эти инновации позволяют повысить надежность оборудования, соответствующего ASME, и сократить время проверок, что особенно важно для крупных российских проектов с жесткими сроками реализации.
Заключение
Неразрушающий контроль — это важнейший инструмент для обеспечения качества и безопасности оборудования, соответствующего стандартам ASME. Методы, такие как ультразвуковое и радиографическое тестирование, помогают выявлять дефекты, предотвращать аварии и продлевать срок службы трубопроводов и сосудов, работающих под давлением. Sales Solution применяет NDT в производстве и поставках, чтобы поддерживать высокие стандарты качества для нефтегазовых и химических проектов.
