В мире промышленных трубопроводных систем стандарты фланцев ASME играют ключевую роль в обеспечении безопасности, надежности и совместимости оборудования в самых разных отраслях. Эти стандарты, разработанные Американским обществом инженеров-механиков (ASME), предоставляют комплексную систему для проектирования, производства и эксплуатации фланцев, применяемых в оборудовании, работающем под давлением.
Понимание стандартов ASME жизненно важно для инженеров, производителей и конечных пользователей, поскольку они регулируют такие критические параметры, как выбор материалов, допустимые давления, размеры и требования к испытаниям.
Историческое развитие стандартов фланцев ASME
На протяжении многих лет стандарты ASME эволюционировали, отражая новые достижения в материаловедении, совершенствование производственных технологий и изменение потребностей промышленности. Первые версии этих стандартов появились в начале XX века, и с тех пор они неоднократно пересматривались и обновлялись.

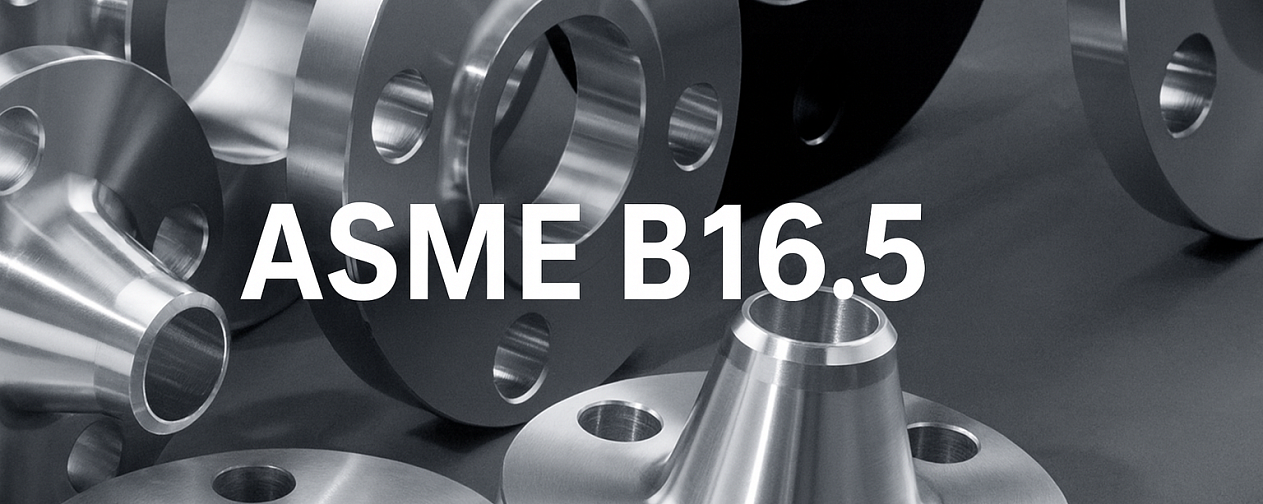

Особенно важным стал стандарт ASME B16.5, регулирующий фланцы и фланцевые соединения. Со временем он совершенствовался, чтобы гарантировать способность фланцев выдерживать экстремальные условия современного производства.
Области применения и значимость для отраслей
Фланцы, изготовленные по стандартам ASME, широко применяются в таких сферах, как нефте- и газодобыча, химическая промышленность, энергетика, водоочистка.
Эти нормы особенно важны там, где безопасность систем имеет решающее значение - при высоких давлениях и температурах. Например, фланцы ASME используются в трубопроводах, на нефтеперерабатывающих заводах и морских платформах, обеспечивая безопасную транспортировку сырья. В химической промышленности они помогают предотвращать утечки агрессивных веществ, а на электростанциях - поддерживать надежную работу паровых и охлаждающих систем.
Соблюдение стандартов ASME позволяет компаниям повышать безопасность, снижать время простоев и эксплуатационные расходы.
Классы давления и диапазоны размеров по стандарту ASME B16.5
Стандарт ASME B16.5 определяет несколько классов давления - от Class 150 до Class 2500, каждый из которых соответствует определённым диапазонам давления и температуры.
Толщина фланца, размер болтов и общая прочность напрямую зависят от выбранного класса. Например, Class 150 подходит для систем с низким давлением, тогда как Class 2500 применяется при экстремально высоких нагрузках.
Стандарт также содержит таблицы, показывающие, как максимально допустимое рабочее давление изменяется при разных температурах. Это помогает инженерам подбирать фланцы, которые безопасно работают при заданных условиях и совместимы с другими элементами системы.
Диапазоны размеров и геометрические стандарты
ASME B16.5 охватывает фланцы диаметром от NPS 1/2 (15 мм) до NPS 24 (600 мм). Для каждого размера и класса установлены параметры:
-
толщина фланца;
-
диаметр болтового круга;
-
количество и диаметр болтов;
-
тип уплотнительной поверхности.
Это обеспечивает взаимозаменяемость фланцев разных производителей. Также стандарт описывает типы поверхностей - выпуклая (RF), плоская (FF) и с кольцевым уплотнением (RTJ).
Следуя этим нормам, производители выпускают фланцы, которые идеально подходят к существующим системам, снижая риск несовместимости и упрощая монтаж.
Выбор подходящего фланца под условия эксплуатации
При выборе фланца ASME необходимо учитывать:
-
рабочее давление и температуру,
-
коррозионную стойкость,
-
механические нагрузки,
-
диаметр трубопровода.
Например, углеродистая сталь подходит для стандартных условий, а при повышенной коррозии применяют нержавеющую сталь или специальные сплавы. Тип поверхности выбирается в зависимости от требований к герметичности и типу прокладки.
Инженеры также должны учитывать нагрузку на болты, жёсткость фланца и тепловое расширение. Тщательный анализ этих факторов и соблюдение ASME B16.5 гарантирует безопасную и долговечную работу соединений.
Материалы и конструкционные требования к фланцам ASME
Стандарты ASME дают точные указания по выбору материалов, обеспечивая прочность и устойчивость фланцев к рабочим условиям.
Наиболее распространённые материалы:
-
углеродистая сталь (например, SA-105),
-
нержавеющая сталь (SA-182 F316),
-
легированные стали.
Выбор зависит от давления, температуры, коррозионной среды и стоимости. Например, углеродистая сталь применяется при умеренных условиях, а нержавеющая - при воздействии влаги и химических веществ.
Критерии проектирования и анализ напряжений
ASME требует проведения расчётов прочности и анализа напряжений, чтобы гарантировать устойчивость фланца при различных нагрузках.
На основе заданного класса давления определяются:
-
толщина фланца,
-
размеры ступицы,
-
параметры болтов.
Анализ выполняется по методикам ASME Section VIII, Division 1, Appendix 2, где учитываются внутреннее давление, внешние силы, температурное воздействие и коэффициенты запаса прочности.
Стандарты также регламентируют минимальную площадь болтов, необходимую для предотвращения утечек.
Требования к испытаниям и контролю качества
Качество и безопасность обеспечиваются строгими испытаниями и контролем:
-
гидравлические испытания - проверяют герметичность и устойчивость под давлением;
-
механические тесты - проверяют прочность и ударную вязкость;
-
неразрушающий контроль - ультразвуковой, магнитопорошковый, визуальный.
Производители обязаны иметь системы контроля, документировать результаты испытаний и отслеживать производственные партии. Благодаря этим мерам фланцы, сертифицированные ASME, считаются одними из самых безопасных и надёжных в мире.
Заключение
Итак, стандарты ASME играют решающую роль в обеспечении безопасности, надёжности и эффективности трубопроводных систем. Они задают чёткие правила проектирования, выбора материалов, производства и испытаний, способствуя выпуску высококачественной продукции.
Унификация классов давления, размеров и параметров облегчает проектирование, монтаж и обслуживание систем. По мере развития промышленности стандарты ASME будут продолжать совершенствоваться, оставаясь основой инженерных решений в области трубопроводов и оборудования под давлением.
