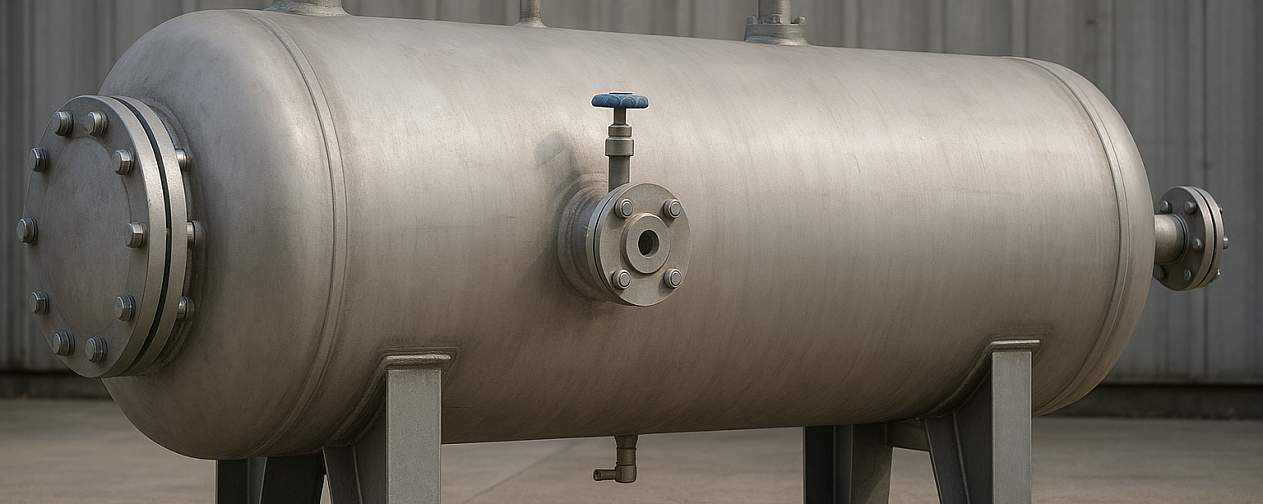

В нефтегазовой отрасли сосуды под давлением - это важнейшие элементы, обеспечивающие безопасное удержание жидкости или газа под высоким давлением и зачастую в неблагоприятных условиях окружающей среды.
По конструкции различают цилиндрические, сферические и конические сосуды; по назначению - технологические (реакторы, колонны), резервуары хранения, теплообменники и баллоны; а по материалу изготовления - металлические, композитные (например, типа 4 с углеродным волокном) и полимерные.
Проектирование таких компонентов требует баланса между безопасностью, эффективностью и строгим соблюдением нормативных требований.
Теория проектирования сосудов под давлением
Основой проектирования сосудов под давлением является научная теория, описывающая, как материалы реагируют на внутренние и внешние нагрузки. Главная цель инженеров - обеспечить прочность стенок сосуда, чтобы они выдерживали давление рабочей среды без разрушения.
Проектирование осуществляется в соответствии с жесткими нормативами, такими как ASME Boiler and Pressure Vessel Code (BPVC).
Допустимые напряжения устанавливаются с учётом свойств материала и условий эксплуатации, включая запас прочности. Также учитываются такие явления, как растрескивание при циклических нагрузках, коррозионное растрескивание под напряжением, пластическая и упругая деформация.
Следование этим теориям снижает вероятность катастрофических отказов, повышая безопасность и предотвращая финансовые потери.
Как рассчитать проект сосуда под давлением?
Проектирование включает системный подход, сочетающий инженерные формулы, науку о материалах и профессиональные суждения.
- Определение параметров проектирования: установить максимальное рабочее давление, диапазон температур, свойства жидкости и габариты сосуда.
- Выбор материала: подобрать материал с требуемой прочностью, пластичностью и коррозионной стойкостью для заданной среды.
- Расчёт толщины стенки: с использованием формул вычисляют минимально допустимую толщину стенки, исходя из давления, радиуса, допускаемого напряжения и коэффициента сварки.
- Анализ напряжений: рассчитать окружные, продольные и радиальные напряжения, которые не должны превышать допустимые значения.
- Учёт допуска на коррозию и производственных отклонений: добавляется дополнительная толщина для компенсации износа и технологических неточностей.
- Проверка на соответствие стандартам: убедиться, что проект соответствует кодам ASME BPVC и API 510.
Основные требования к проектированию сосуда под давлением
- Структурная целостность - конструкция должна выдерживать рабочие давления и температуры без деформаций и разрушений.
- Коэффициент запаса прочности - обычно от 1,5 до 4, чтобы компенсировать неопределённости в нагрузках.
- Соответствие международным стандартам - таким как ASME BPVC и API 510, регламентирующим материалы, сварку, испытания и контроль.
- Стойкость к коррозии и усталости - особенно при работе с агрессивными жидкостями и циклическим давлением.
- Удобство обслуживания - конструкция должна обеспечивать лёгкий доступ для инспекций и ремонта.
Соблюдение этих требований гарантирует безопасность, снижает эксплуатационные риски и уменьшает простои оборудования.
Условия проектирования сосуда под давлением
При проектировании учитываются все эксплуатационные и внешние факторы:
- Рабочее и испытательное давление
- Температурный диапазон (высокие и низкие пределы)
- Характеристики среды - токсичность, коррозионность, фазовое состояние
- Внешние воздействия - климат, вибрации, сейсмическая активность
- Циклы давления - частота изменений давления влияет на усталость материала
- Геометрия и размеры - форма сосуда влияет на распределение напряжений
Комплексный анализ этих факторов позволяет достичь оптимального сочетания безопасности, долговечности и эффективности.
