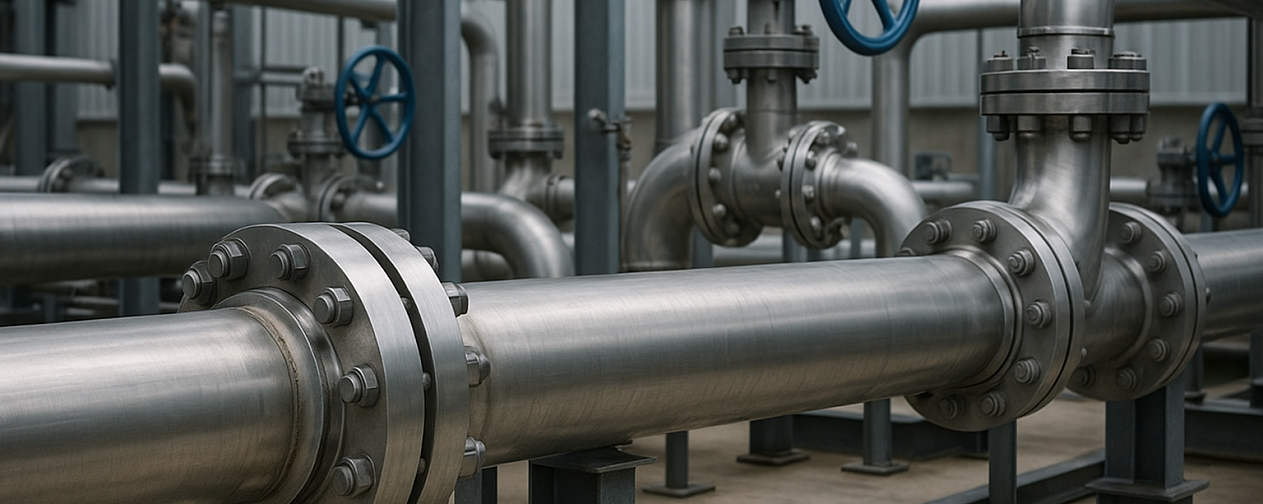

Трубопроводные системы высокого давления — это жизненно важные элементы современных промышленных объектов. Они безостановочно и незаметно перекачивают жидкости и газы под огромным давлением, обеспечивая работу энергетических установок, химических производств, нефтегазовой отрасли, металлургии и многих других сфер. Однако такая мощь всегда сопровождается рисками: одна утечка или отказ оборудования могут привести к серьёзным авариям, экологическим катастрофам, травмам персонала и дорогостоящим простоям. Поэтому грамотное проектирование, эксплуатация и контроль трубопроводов высокого давления имеют критически важное значение.
Ключевые термины и определения
Понимание базовой терминологии помогает ориентироваться в особенностях проектирования и эксплуатации трубопроводов.
Pressure Rating (давление, на которое рассчитана система)
Показывает, какое максимальное давление может выдерживать трубопровод или его элемент при заданных условиях. Определяет выбор материала и конструкцию.
NPS (Nominal Pipe Size — условный диаметр)
Безразмерная характеристика, обозначающая размер трубы. Не всегда совпадает с фактическим внутренним или наружным диаметром.
Schedule (Толщина стенки)
Обозначение толщины стенки стальной трубы. Чем выше значение Schedule, тем толще стенка и тем выше допустимое давление.
Material Grade (марка материала)
Комплекс характеристик материалов трубы: механическая прочность, химическая устойчивость, температурные свойства.
Гидростатическое испытание
Метод контроля герметичности и прочности путём заполнения трубы водой и повышения давления.
Неразрушающий контроль (NDT)
Ультразвуковой, радиографический и другие методы проверки труб без нарушения их целостности.
Стресс-анализ
Инженерные расчёты напряжений, возникающих при работе системы под давлением, температурных колебаниях, вибрациях и внешних нагрузках.
Физика процессов: давление, напряжение и прочность
Давление — это сила, действующая на единицу площади. В трубопроводах высокого давления эта сила воздействует на внутренние стенки трубы, вызывая напряжение.
-
Если напряжение превышает предел текучести, материал начинает деформироваться.
-
Если напряжение превышает предел прочности, происходит разрыв трубы.
Связь между давлением, диаметром и толщиной стенки
Эта взаимосвязь фундаментальна в инженерном расчёте. Чтобы выдержать более высокое давление, необходимо либо уменьшить диаметр трубы, либо увеличить толщину стенки. Именно поэтому высоконапорные системы часто используют трубы с большими значениями Schedule.
Компоненты трубопровода высокого давления
Трубопровод высокого давления — это сложная система, включающая множество элементов, каждый из которых критически важен для безопасности и эффективности.
1. Трубы
Основной элемент, по которому транспортируется рабочая среда. Материал подбирается в зависимости от давления, температуры, типа среды и условий эксплуатации.
Наиболее распространённые материалы:
-
Углеродистая сталь — доступна и широко используется, но подвержена коррозии.
-
Легированная сталь — обладает повышенной прочностью и жаростойкостью.
-
Нержавеющая сталь — устойчива к коррозии, подходит для агрессивных сред.
-
Специальные сплавы (титан, никель) — применяются в экстремальных условиях.
2. Фитинги
Используются для соединения труб, изменения направления или диаметра:
-
Отводы — изменяют направление потока (45°, 90°, 180°).
-
Тройники — создают боковую ветку.
-
Редукторы — переход с одного диаметра на другой.
-
Муфты — соединение труб одинакового диаметра.
3. Арматура (клапаны и вентили)
Управляют потоком, давлением и безопасностью системы:
-
Задвижки — для полного перекрытия/открытия потока.
-
Глобусные клапаны — для регулирования расхода.
-
Шаровые клапаны — быстрый on/off с минимальными потерями давления.
-
Обратные клапаны — предотвращают обратный поток.
-
Клапаны сброса давления (PRV) — защищают от аварийного повышения давления.
4. Фланцы
Элементы разъёмного соединения труб, клапанов и оборудования.
Основные виды:
-
Воротниковые фланцы (Weld Neck Flanges)— Привариваются к трубе, обеспечивая высокую прочность и герметичность.
-
Плоские фланцы (Slip-On Flanges): Надеваются на трубу и привариваются на месте.
-
Резьбовые фланцы (Threaded Flanges): Навинчиваются на трубу; применяются в системах с низким давлением.
5. Опоры и подвесы
Предотвращают провисание, вибрацию, неравномерные нагрузки. Для систем высокого давления крайне важно учитывать:
-
вес трубы и рабочей среды,
-
тепловое расширение,
-
динамические нагрузки,
-
вибрации от оборудования.
Заключение
Трубопроводные системы высокого давления — это сложные инженерные сооружения, требующие строгого соблюдения норм безопасности, точных расчётов и регулярного контроля. Каждая деталь — от толщины стенки до типа фланца — играет важнейшую роль в предотвращении аварий и обеспечении стабильной работы промышленного объекта.
Грамотное проектирование, правильный выбор материалов, качественный монтаж и своевременные проверки — ключевые условия надёжной эксплуатации трубопроводов, работающих в условиях высоких нагрузок.
