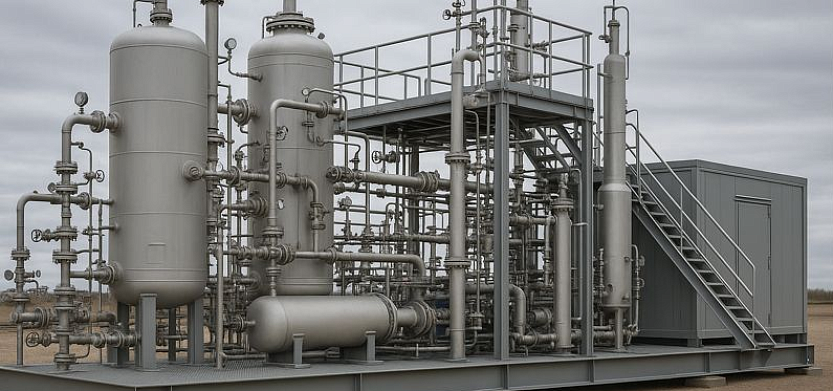

Модульные установки в нефтегазовой отрасли
Модульные установки в нефтегазовой отрасли — это компромисс между «классической стройкой» и поставкой единичного оборудования. Технологический объект заранее проектируют как набор функциональных блоков с фиксированными границами подключения, максимально собирают и проверяют на заводе, а на площадке выполняют укрупнённый монтаж, стыковку и ввод. Такой подход ценят за управляемость сроков и качества, особенно на удалённых объектах и при жёстких сезонных ограничениях. Что понимают под модульной установкой Модульная установка — технологический комплекс, разделённый на функциональные блоки, которые: проектируются как автономные единицы с чёткими границами ответственности (battery limits), изготавливаются и собираются на заводе (или на площадке предсборки), проходят заводские испытания (FAT), доставляются на объект и стыкуются по заранее заданным интерфейсам. На практике модульность бывает разной «глубины»: Skid-mounted: оборудование на раме (насосные, фильтры, дозирование реагентов). Containerized: контейнерные решения (КИПиА, анализаторные, электротехнические). Pre-assembled modules: крупные блоки с площадками обслуживания. Megamodules: сверхкрупные модули (крупные газовые/СПГ-проекты), требующие спецлогистики и тяжёлого монтажа. Применение модульных решений Модульность наиболее эффективна там, где короткое «строительное окно» (сезонность, климат); площадка удалена и ресурсы ограничены; стоимость простоя и задержек высока. Модульные установки применяются на объектах добычи и промысловой подготовки, транспортировки, а также переработки и заводской инфраструктуры для подготовки нефти (сепарация, подогрев, деэмульсация, обезвоживание/обессоливание), подготовки газа (фильтрация/сепарация, очистка H₂S/CO₂), водоподготовки и ППД (фильтрация, деаэрация, дозирование реагентов), линейных объектов и станций (узлы редуцирования/подогрева, узлы запуска/приёма СОД, узлы измерения/учёта), а также электротехнической и КИПиА-инфраструктуры. Инженерные преимущества Во-первых, уменьшается объём операций в полевых условиях. Заводская среда обеспечивает стабильное качество сварки, сборки, маркировки, прокладки кабельных трасс и монтажа КИПиА. Это снижает долю переделок на площадке и повышает предсказуемость ввода. Во-вторых, появляется параллельность графика. Пока на объекте выполняют подготовку площадки, фундаменты и общеплощадочные сети, на производстве идёт сборка и насыщение модулей. При корректно зафиксированных интерфейсах это сокращает критический путь проекта. В-третьих, повышается «готовность к запуску» за счёт заводских испытаний. На этапе FAT проверяют не только герметичность и электрику, но и корректность сигналов, защит, логики управления и межблокировок. Чем больше выявлено и устранено до отгрузки, тем меньше рисков затяжной пусконаладки на площадке. Архитектура модульного проекта: ключевые инженерные решения Модульность требует другой дисциплины компоновки и документации: компоновка должна учитывать транспортные ограничения: габариты, массу, осевые нагрузки, требования к упаковке/консервации, условия погрузки и перевалки, а также допустимые динамические воздействия при перевозке конструктив модуля рассчитывается как транспортная и монтажная единица: жёсткость рамы, точки строповки, допускаемые прогибы, локальные концентрации напряжений, вибрационная устойчивость для вращающегося оборудования должны быть заранее определены все точки подключения с привязкой к 3D-координатам и допускам, чтобы минимизировать подгонку на площадке. Отдельный блок требований — эксплуатационная пригодность. Модуль может быть технологически корректным, но непригодным в обслуживании из-за плотной компоновки. Поэтому ещё на стадии 3D выполняют проверки доступа к арматуре и КИП, зон обслуживания фильтров, насосов и теплообменников, возможности демонтажа узлов, расположения поддонов, дренажей и маршрутов безопасного обхода. Качество и контроль: роль FAT и SAT Для модульных установок критично разделять: FAT (Factory Acceptance Test): проверка сборки, герметичности, электрики, КИП, логики управления, частично — технологических сценариев (на стенде/эмуляции). SAT (Site Acceptance Test): проверка после монтажа и стыковки на площадке, интеграция с внешними системами и подтверждение работоспособности в составе объекта. Вывод Модульные установки сегодня стали одним из базовых форматов реализации нефтегазовых объектов: для типовых технологических узлов и инфраструктуры это фактически стандарт, потому что заводская сборка и предварительная проверка сокращают объём работ на площадке и повышают предсказуемость ввода. На уровне крупных проектов модульность применяют выборочно, но всё чаще — как управленческий инструмент для сроков, HSE и качества, особенно на удалённых площадках и при сезонных ограничениях. В целом отрасль воспринимает модульность не как «альтернативу строительству», а как практичный способ быстрее и стабильнее доводить объект до рабочего режима при корректно проработанных интерфейсах, логистике и программе испытаний.
