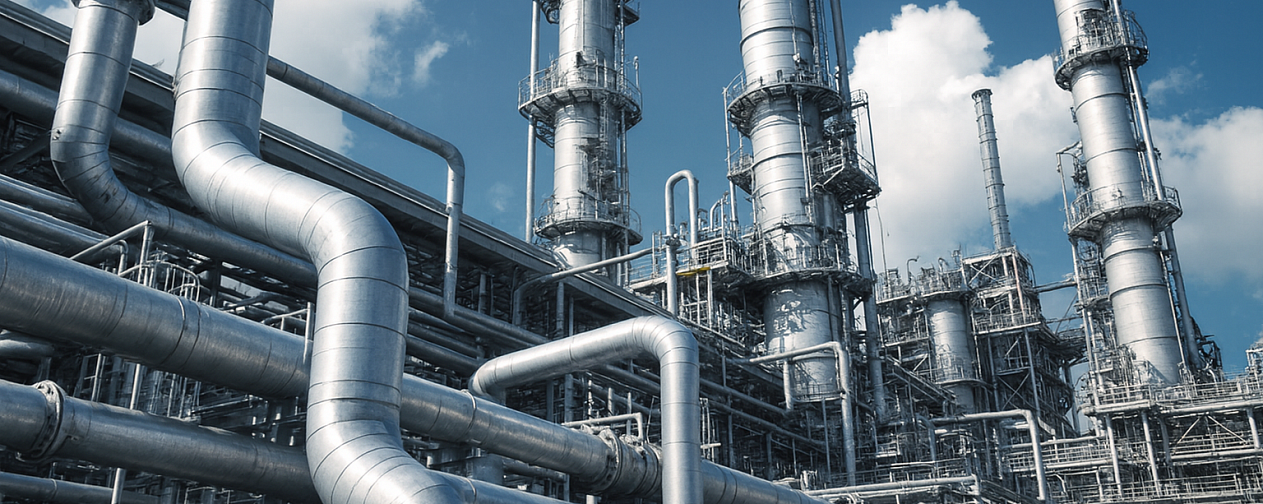

В обширной сети нефтегазопроводов, протянувшейся на десятки тысяч километров, есть крайне важный компонент - соединительные элементы нефтегазопроводов. Они соединяют различные участки трубопроводов, выполняют более 80% задач по транспортировке энергии, а их надежность напрямую определяет безопасность и эффективность всей энергетической инфраструктуры.
Классификация фитингов: противостояние бесшовных и сварных
1. Бесшовные фитинги
Бесшовные фитинги изготавливаются методом прошивки сплошных стальных заготовок в полые трубы. Благодаря отсутствию швов они служат «стражами безопасности» в условиях высокого давления. На производстве круглые заготовки нагревают примерно до 1200 °C, затем прошивают их в полые трубы на прошивном стане, после чего выполняют холодную протяжку и горячую прокатку для точной доводки размеров.
Преимущества: Бесшовные фитинги обладают исключительной прочностью - выдерживают давление более 100 МПа. Поэтому они применяются в установках устья скважин сланцевого газа и глубоководных нефтегазопроводах. Благодаря отсутствию сварных соединений в них минимизированы точки концентрации напряжений, что обеспечивает превосходную коррозионную стойкость при транспортировке агрессивных сред, таких как сероводород (H₂S).
Недостатки: Сложность технологического процесса делает их производство более дорогим. Кроме того, существуют ограничения по размеру - изготовление фитингов особо большого диаметра затруднено.
2. Сварные фитинги
Сварные фитинги производятся путем сворачивания стальных листов в трубы с последующим соединением методом стыковой сварки. Применение полностью автоматической технологии дуговой сварки под флюсом (SAW) обеспечивает прочность шва на уровне более 95% от основного металла.
Преимущества: Главное достоинство сварных фитингов - возможность изготовления изделий большого диаметра. Коэффициент использования материала на 30% выше, чем у бесшовных, что дает значительную экономию при строительстве протяженных магистральных трубопроводов.
Ключевые процессы: Стыковая сварка - основная операция при изготовлении сварных фитингов. С помощью точной обработки кромок и автоматизированного оборудования достигаются прочные и герметичные соединения. Технология индукционного гиба с использованием среднечастотного нагрева позволяет увеличить диаметр трубы и устранить неравномерность толщины стенки у фитингов большого диаметра.
Основные производственные процессы: искусство гибки
1. Индукционный горячий изгиб
Процесс индукционного изгиба использует вихревые токи, создаваемые электромагнитной катушкой, для локального нагрева стали до 800–1100 °C. При этой температуре труба изгибается с высокой точностью под действием механического усилия.
Преимущества: По сравнению с традиционным горячим изгибом индукционный метод обеспечивает более высокую точность и равномерность толщины стенки: уменьшение толщины ≤ 8% (у традиционного метода – до 12%), а погрешность угла - всего ± 0,5° (против ± 2°). Производительность также выше: 5–8 изогнутых труб в час, что в 2–3 раза быстрее классической технологии.
Применение: Метод широко используется при строительстве подводных трубопроводов. Индукционно изогнутые фитинги способны выдержать давление на глубине и воздействие морских течений, обеспечивая надежную транспортировку газа.
2. Индукционный изгиб (усовершенствованная версия)
Современная версия индукционного изгиба объединяет лазерное измерение и ПЛК (программируемый логический контроллер), образуя интеллектуальную систему управления. Она в режиме реального времени регулирует скорость и угол изгиба, обеспечивая точный контроль геометрии изделия.
Новые тенденции отрасли: префабрикация
Модель префабрикации предполагает предварительное объединение фитингов, клапанов и приборов в модульные блоки, такие как «группы клапанов» или «измерительные модули». Это радикально изменило традиционные методы строительства.
Преимущества: На площадке такие трубы можно сразу собирать без длительной сварки и наладки, что повышает эффективность монтажа более чем на 50%. Производство в заводских условиях обеспечивает стабильное качество и облегчает контроль.
Заключение
От высокоточной стыковой сварки до идеальных изгибов, создаваемых индукционной технологией, - фитинги для нефтегазопроводов стремительно развиваются в сторону интеллектуальных и эффективных решений. Каждое технологическое достижение в этих «стальных суставах» - это вклад в обеспечение энергетической безопасности всего мира.
Источник: Chronicle Journal – Отраслевые отчёты AB Newswire
